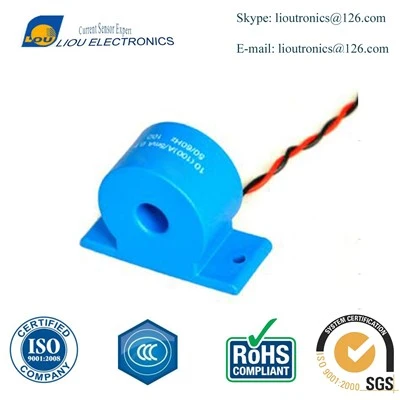

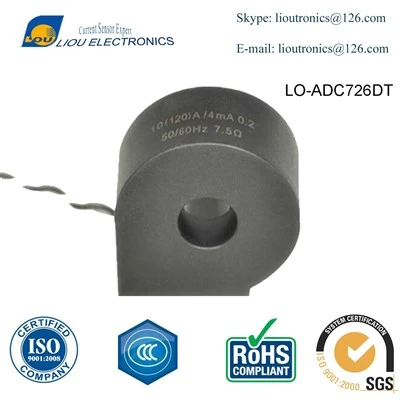

اعلی صحت سے متعلق ڈی سی مدافعتی موجودہ ٹرانسفارمر
ڈی سی مدافعتی موجودہ ٹرانسفارمر (سی ٹی) ایک خصوصی آلہ ہے جو ڈی سی کے اجزاء سے متاثر ہونے کے بغیر موجودہ (AC) کو درست طریقے سے پیمائش کرنے کے لئے ڈیزائن کیا گیا ہے . یہ انوکھی صلاحیت ایپلی کیشنز میں بہت ضروری ہے جہاں AC اور DC دونوں میں ایک ساتھ رہائش پذیر ہے ، جیسے قابل تجدید توانائی کے نظام ، الیکٹرک گاڑیاں ، اور صنعتی آٹومیشن {1} D C} D C} D C} D C} D D C} D D C} {1} D D C {1} D C {1} D C {1} d اعلی درستگی اور وشوسنییتا کو یقینی بنانے کی تکنیک ، جس سے یہ بجلی کے نظاموں کی نگرانی اور کنٹرول کرنے کا ایک لازمی ذریعہ ہے .
- مصنوعات کا تعارف
تعارف
ڈی سی مدافعتی موجودہ ٹرانسفارمر (سی ٹی) ایک خصوصی آلہ ہے جو ڈی سی کے اجزاء سے متاثر ہونے کے بغیر موجودہ (AC) کو درست طریقے سے پیمائش کرنے کے لئے ڈیزائن کیا گیا ہے . یہ انوکھی صلاحیت ایپلی کیشنز میں بہت ضروری ہے جہاں AC اور DC دونوں میں ایک ساتھ رہائش پذیر ہے ، جیسے قابل تجدید توانائی کے نظام ، الیکٹرک گاڑیاں ، اور صنعتی آٹومیشن {1} D C} D C} D C} D C} D D C} D D C} {1} D D C {1} D C {1} D C {1} d اعلی درستگی اور وشوسنییتا کو یقینی بنانے کی تکنیک ، جس سے یہ بجلی کے نظاموں کی نگرانی اور کنٹرول کرنے کا ایک لازمی ذریعہ ہے .
تفصیل
- 50/60 ہرٹج ، سنگل فیز ، AC موجودہ سینسر
- متحرک حد 10 سے 80amps تک
- IEC 60044-1/IEC 61869-2 کلاس 0.1/0.2 سے ملتا ہے
- بیرونی AC مقناطیسی فیلڈ سے استثنیٰ . ڈی سی کرنٹ اور ڈی سی مقناطیسی فیلڈ سے استثنیٰ
- بہت کم درجہ حرارت کا قابلیت
- UL کلاس B (130ºC) تھرمل موصلیت کا نظام سے ملتا ہے
- UL 94V -0 سے ملتا ہے
- AC تنہائی مزاحمت: 60s کے لئے 4KV
- ڈی سی جزو کے خلاف مزاحم: 3 ٪ سے کم یا اس کے برابر
|
25 میں الیکٹرک مخصوصڈگری |
||||||||||
|
ماڈل نمبر |
تناسب کا رخ موڑتا ہے |
آئی پی آر آئی4 |
iout5 |
iprimax6 |
ioutmax7 |
ڈی سی کمپومینٹ کے خلاف مزاحم |
درستگی کلاس3 |
RL8 |
وزن |
تعدد حد |
|
amps |
ایم اے |
amps |
ایم اے |
% |
OHMS |
(g) |
(ہرٹج) |
|||
|
LO-ADC704 |
1:2500 |
10 |
4 |
80 |
32 |
± 3 ٪ سے کم یا اس کے برابر |
0.1/0.2 |
5-20 |
20 |
50-60 |
نوٹ:
1. آؤٹ پٹ وولٹیج روگوسکی کنڈلی کے اصول پر مبنی ان پٹ کرنٹ کے مشتق (DI/DT) کے متناسب ہے .
2. تمام موجودہ اور وولٹیجز نے ایف آر میں سینوسائڈل ویوفارم سمجھا ہے ، ہرٹز میں مستقل درجہ بندی کی فریکوئنسی ، RMS ویلیو . کے طور پر ماپا جاتا ہے۔
3. درستگی کی کلاس فی آئی ای سی 60044-1 ٹیبل 11.
4. ipri=ریٹیڈ پرائمری کرنٹ .
5. iout=درجہ بندی ثانوی موجودہ .
6. iprimax=احساس زیادہ سے زیادہ پرائمری کرنٹ .
7. loutMax=احساس زیادہ سے زیادہ ثانوی موجودہ .
8.RL= مزاحمت کو ختم کرنا . مختلف اختتامی مزاحمت میں اضافہ ہوتا ہے یا مندرجہ ذیل کے مطابق آؤٹ پٹ وولٹیج /ایمپرس کو کم کرتا ہے
مساوات rL= vout*nsec/ipri
|
مطلق زیادہ سے زیادہ درجہ بندی |
|
|
مفت ہوا کے درجہ حرارت کی حد کو آپریٹنگ |
{{0} @ ºC سے 85ºC |
|
اسٹوریج درجہ حرارت کی حد |
{{0} @ ºC سے 100ºC |
|
معلومات کی رہنمائی کرتا ہے |
|
|
24AWG UL1569 لیڈ تاروں |
لیڈز لمبائی: 150 ± 5 ملی میٹر |
|
چھین لیا اور ٹن |
3+1/-0 ملی میٹر |
مکینیکل مخصوص
