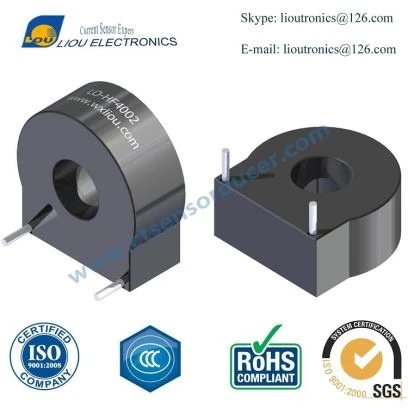

موجودہ سینسر ٹرانسفارمر اعلی صحت سے متعلق سی ٹی





تعارف

یہ بنیادی طور پر مختلف الیکٹرک میٹرز میں استعمال ہوتا ہے ، جیسے الیکٹرک انرجی میٹر ، واٹر میٹر یا الیکٹرک میٹر . AC ، نبض اور مختلف فاسد ویوفارمس کی موجودہ جستی تنہائی . کے تحت ماپا جاسکتا ہے۔



تفصیل

• 50/60 ہرٹج ، سنگل فیز ، AC موجودہ سینسر
• متحرک حد 0.1 سے 4amps تک
• IEC 60044-1 کلاس 0.1 فیز کی خرابی <5 'سے ملتا ہے
• بہت کم درجہ حرارت کا قابلیت
• UL کلاس B (130 ڈگری) تھرمل موصلیت کا نظام سے ملتا ہے
• UL 94V -0 سے ملتا ہے
• AC تنہائی مزاحمت: 60s کے لئے 4KV



درخواست

• ڈیجیٹل بجلی کا میٹر

• ریکارڈنگ

• پاور مانیٹرنگ

• انرجی مینجمنٹ

energy متبادل توانائی کی نگرانی



25 میں الیکٹرک مخصوصڈگری
ماڈل نمبر	راشن بن جاتا ہے	آئی پی آر آئی4	iout5	iprimax6	ioutmax7	RS	درستگی کلاس3	RL8	وزن	تعدد حد
		amps	ایم اے	amps	ایم اے	OHMS		OHMS	(g)	(ہرٹج)
LO-DM0004	1:1000	2	2	4	4	ٹی بی ڈی	0.1	100	5.0	50-60















نوٹ:

1. آؤٹ پٹ وولٹیج روگوسکی کنڈلی کے اصول پر مبنی ان پٹ کرنٹ کے مشتق (DI/DT) کے متناسب ہے .

2. تمام موجودہ اور وولٹیجز نے ایف آر میں سینوسائڈل ویوفارم سمجھا ہے ، ہرٹز میں مستقل درجہ بندی کی فریکوئنسی ، RMS ویلیو . کے طور پر ماپا جاتا ہے۔

3. درستگی کی کلاس فی آئی ای سی 60044-1 ٹیبل 11.

4. ipri=ریٹیڈ پرائمری کرنٹ .

5. iout=درجہ بندی ثانوی موجودہ .

6. iprimax=احساس زیادہ سے زیادہ پرائمری کرنٹ .

7. loutMax=احساس زیادہ سے زیادہ ثانوی موجودہ .

8.R_L= مزاحمت کو ختم کرنا . مختلف اختتامی مزاحمت میں اضافہ ہوتا ہے یا مندرجہ ذیل کے مطابق آؤٹ پٹ وولٹیج /ایمپرس کو کم کرتا ہے

مساوات r_L= vout*nsec/ipri



مطلق زیادہ سے زیادہ درجہ بندی
مفت ہوا کے درجہ حرارت کی حد کو آپریٹنگ	85 ڈگری تک -40 ڈگری
اسٹوریج درجہ حرارت کی حد	-40 ڈگری سے 100 ڈگری
سولڈرنگ کی معلومات
چوٹی لہر ٹانکا لگانے والا درجہ حرارت	10 سیکنڈ کے لئے 300 ڈگری
پن ختم	ٹن



مکینیکل وضاحتیں

ووسی لیو الیکٹرانکس کمپنی لمیٹڈ
